SAP HANA Scale-Out 部署最佳实践

版本管理

版本 修订日期 变更类型 生效日期
1.0 2018/5/14
1.1 2018/5/31 1.增加Metrics Collector的安装
2.部分页面样式调整		 2018/6/1
1.2 2019/7/4 1.优化NAS参数 2019/7/4
1.3 2019/7/30 1.更新部分链接 2019/7/30

概述

本文档描述了如何在阿里云环境中，SAP HANA Scale-Out安装部署。本次部署架构基于Non-shared的3+0架构，使用ECS故障自动恢复功能，满足故障节点自动恢复的需要，因此不需要额外购买和维护SAP HANA实例的standby节点。

架构总览

createvpc-1

资源规划

网络规划

用途 位置 分配网段 交换机 VPC
业务网 华北2可用区F 192.168.10.0/24 sap_business SAP_Network

SAP及主机规划

SAP HANA SID：BWS

主机名 IP 地址 类型 实例编号 SID 备注
hana01 192.168.10.4 Master 00 BWS 安装在本地
hana02 192.168.10.5 Worker 00 BWS 安装在本地
hana03 192.168.10.6 Worker 00 BWS 安装在本地

用户及组规划

HANA集群中的各个节点中的HANA用户和组ID要保持一致。
用户：本示例[sid]adm ID统一设置为2000
组：本示例sapsys ID统一设置为2000

SWAP规划

SAP应用及HANA的安装都需要创建SWAP空间，推荐在创建ECS实例的时候单独创建SSD云盘作为SWAP盘，关于SWAP空间的推荐请参见
SAP Note 1597355 – Swap-space recommendation for Linux [需要SAP Service账号访问]

Physical Memory (RAM) Recommended Swap-Space
< 32 GByte 2 x RAM
32 – 63 GByte 64 GByte
64 – 127 GByte 96 GByte
128 – 255 GByte 128 GByte
256 – 511 GByte 160 GByte
512 – 1023 GByte 192 GByte
1024 – 2047 GByte 224 GByte
2048 – 4095 GByte 256 GByte
4096 – 8191 GByte 288 GByte
> 8192 GByte 320 GByte

文件系统规划

对于global文件系统,推荐使用autofs的方式挂载。关于HANA文件系统sizing，请参照SAP HANA Storage Requirements ，本示例选用的ECS机型内存128G，以下文件系统划分仅供参考。

/hana/data

Sizedata = 3 x RAM

/hana/log

systems ≤ 512GB Sizeredolog = 1/2 x RAM
systems > 512GB Sizeredolog(min) = 512GB

/hana/shared

Sizeinstallation(scale-out) = 1 x RAM_of_worker per 4 worker nodes

/hana/backup

Sizebackups ≥ Sizedata + Sizeredolog

文件系统 类型 LV VG 大小 云盘类型
/hana/data xfs datalv hanavg 384G SSD云盘
/hana/log xfs loglv hanavg 64G SSD云盘
/hana/shared NAS N/A N/A 128G SSD云盘
/hana/backup NAS N/A N/A 448G 高效云盘
SWAP SWAP N/A N/A 96G SSD云盘

前期准备

阿里云账号

如果您还没有阿里云账号，您可以在阿里云官网或阿里云 App 上，使用手机号码注册阿里云账号和完成账号实名认证。并且，后续您还可以在阿里云 App 上，管理云资源、监控资源状态、进行身份验证、及上云栖社区咨询、了解云知识等。具体如何开通，充值等操作请参考 注册账号.

VPC

专有网络VPC（Virtual Private Cloud）是基于阿里云构建的一个隔离的网络环境，专有网络之间逻辑上彻底隔离。专有网络是您自己独有的的云上私有网络。您可以完全掌控自己的专有网络，例如选择IP地址范围、配置路由表和网关等。具体详细信息和文档请参考 产品文档.

按照规划创建VPC如下：
createvpc-1
按照规划创建业务网段:
businessnetwork-1

ECS实例

云服务器Elastic Compute Service（ECS）是阿里云提供的一种基础云计算服务您可以通过云服务器 管理控制台 或者 阿里云 App 配置您的ECS资源。关于阿里云认证的SAP Netweaver和SAP HANA相关信息请参考sap note: 1380654 – SAP support in public cloud environments.
1.创建ECS实例
在控制台选择创建ECS实例，选择付费方式和可用区
选择专有网络和安全组，需要填写之前创建或者已有的 VPC 和安全组信息，关于安全组的设置和信息请参考 安全组使用FAQ
本示例中的安全组策略如下：

协议类型 端口范围 使用场景
ICMP -1/-1 允许ICMP协议
SSH 22/22 Linux SSH远程访问
TELNET 23/23 Telnet默认端口
HTTPS 443/443 基于HTTPS的web访问
SAP HANA 30015-39915 SAP HANA
VNC 5801-5904 VNC viewer的访问

createinstance

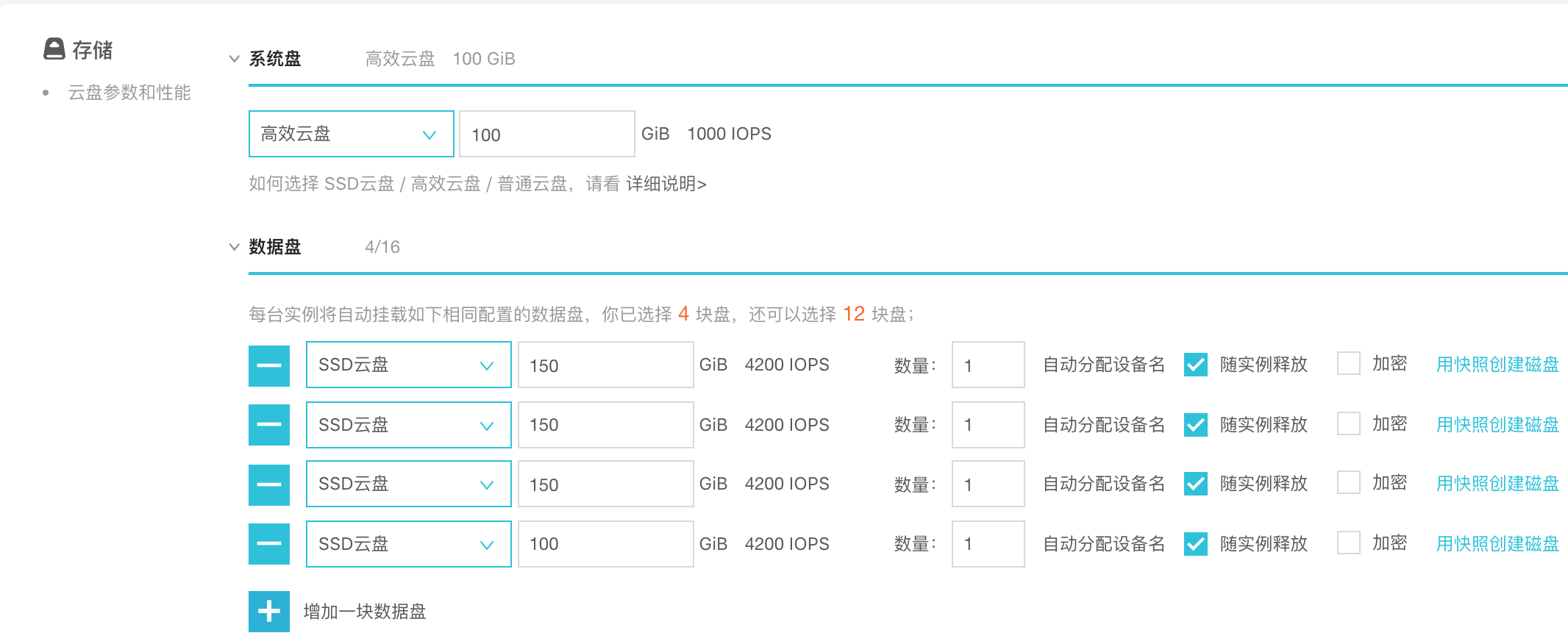

按照前面的规划，创建或修改磁盘的数据和大小，关于云盘的相关产品文档和性能请参见 块存储性能。
推荐系统盘使用高效云盘，数据盘使用SSD云盘，单独创建SSD云盘作为SWAP盘：
swap

选择带宽和镜像
从镜像市场选择需要的镜像版本
suseimage

根据规划和需求选择RAM role（可选），关于RAM的相关信息请参考 RAM简介
检查所有的选项后创建ECS实例，根据本次部署的规划共创建3台ECS实例，创建完成后根据规划通过修改信息选项来修改主机名或私有IP地址。

ECS Metrics Collector的安装

ECS Metrics Collector监控代理程序，用于云平台上SAP系统收集需要的虚拟机配置信息和底层物理资源使用相关的信息。

当SAP系统运行在弹性计算服务器ECS上时，SAP Host Agent通过metadata服务和openAPI获取需要的信息，用于收集SAP系统监控所需信息（包括操作系统、网络、存储方面以及SAP架构方面等），并将其提供给SAP应用程序，用于事物分析和系统性能分析。

对于运行SAP系统的每个ECS实例（包括数据库和应用），都需要安装Metrics Collector for SAP监控代理程序。

关于ECS Metrics Collector的部署请参考 ECS Metrics Collector的部署指南

文件存储NAS

阿里云文件存储（Network Attached Storage，简称 NAS）是面向阿里云 ECS 实例、E-HPC 和 Docker 等计算节点的文件存储服务，提供标准的文件访问协议，用户无需对现有应用做任何修改，即可使用具备无限容量及性能扩展、单一命名空间、多共享、高可靠和高可用等特性的分布式文件系统。详细产品信息请参见阿里云上部署SAP推荐Global文件系统采用文件存储NAS。
1.创建NAS
选择地域和类型。本次部署采用SSD性能型，关于NAS的性能请参考 存储类型介绍
控制台->存储->文件存储NAS，创建文件系统，选择区域、存储类型、容量和可用区，选中“创建新文件系统并绑定存储包”，本示例如图：
nas-1

完成支付后，返回控制台刷新即可看到刚才新建的NAS文件系统：
nas-2

添加挂载点，选择刚才创建的VPC、交换机和权限组：
nas-3

2.记录NAS地址
根据规划为/hana/shared 和/hana/backup创建2个NAS文件系统，示例如图：
nas-4

本示例2个NAS文件系统如下：

NAS文件系统 挂载地址
/hana/shared 194874b95d-qgi86.cn-beijing.nas.aliyuncs.com
/hana/backup 1207e4a953-gus54.cn-beijing.nas.aliyuncs.com

ECS宕机迁移

宕机迁移是其中一种用于提升 ECS 实例可用性，降低物理故障对用户服务影响的功能。
当您的 ECS 实例所宿的物理机由于底层性能出现异常，或者其他原因导致物理机宕机时，宕机迁移功能通过技术检测确认机器无法恢复之后，会立刻发送短信通知 ECS 实例拥有者。
迁移完成后，阿里云会再次发送迁移完成的短信，且 ECS 实例的元数据，例如，实例 ID、私网 IP 地址、公网 IP 地址等，以及其他属性均保持不变。
其他说明请参考， ECS宕机迁移FAQ

安装HANA

维护主机名

SAP与HANA所有节点维护主机名
按照规划维护/etc/hosts文件添加如下信息：




  1. 192.168.10.4 hana01
    2.

  2. 192.168.10.5 hana02
    3.

  3. 192.168.10.6 hana03
    4.

创建文件系统

/hana/shared与/hana/backup文件系统采用NAS；/hana/data和/hana/log文件系统为本地xfs类型文件系统

1./hana/data和/hana/log文件系统：
1).首先检查磁盘
2).创建pv
3).创建hanavg
4).创建datalv和log
5).创建文件系统
6).创建mount点并加入开机自动挂载




  1. fdisk -l
    2.

  2. pvcreate /dev/vdb /dev/vdc /dev/vdd
    3.

  3. vgcreate hanavg /dev/vdb /dev/vdc /dev/vdd
    4.

  4. lvcreate -L 384G -n datalv -i 3 -I 64 hanavg
    5.

  5. lvcreate -L 64G -n loglv -i 3 -I 64 hanavg
    6.

    7.

  7. mkfs.xfs /dev/hanavg/datalv
    8.

  8. mkfs.xfs /dev/hanavg/loglv
    9.

  9. mkdir -p /hana/data
    10.

  10. mkdir -p /hana/log
    11.

vi编辑 /etc/fstab文件如下：




  1. /dev/mapper/hanavg-datalv /hana/data xfs nobarrier,noatime,nodiratime,logbsize=256k 0 0
    2.

  2. /dev/mapper/hanavg-loglv /hana/log xfs nobarrier,noatime,nodiratime,logbsize=256k 0 0
    3.

全部完成后mount -a将所有的文件系统挂载
2.创建SWAP
1).检查SWAP盘
`用lsblk命令查看磁盘，本示例/dev/vde作为单独的swap盘
2).配置SWAP如下：




  1. mkswap /dev/vde
    2.

  2. swapon /dev/vde
    3.

  3. swapon -s #检查swap大小#
    4.

3.Global文件系统
推荐/hana/shared与/hana/backup均采用autofs,所以不需要创建目录
配置autofs如下：
1).编辑auto.master文件
#vim /etc/auto.master
添加/- /etc/auto.nfs

2).创建并编辑/etc/auto.nfs文件如下:




  1. /hana/shared -rw,hard,intr,noresvport,timeo=60,retrans=2 194874b95d-qgi86.cn-beijing.nas.aliyuncs.com:/
    2.

  2. /hana/backup -rw,hard,intr,noresvport,timeo=60,retrans=2 1207e4a953-gus54.cn-beijing.nas.aliyuncs.com:/
    3.

3).启动autofs服务
#systemctl start autofs
4).添加到开机自启动
#systemctl enable autofs
此时cd到这2个文件系统进行访问即可看到文件系统挂载情况

准备OS以及安装包

如下的配置都需要在群集节点中配置和添加，本例只描述在其中一个节点的操作。

1.安装HA配置以及优化所需的包
安装sap_cluster_connector/saptune包
#zypper install -y saptune
通过如下命令检查是否安装成功:




  1. zypper se saptune
    2.

saptune

2.检查ntp服务
#ntpq -p
使用阿里云提供的ECS服务器自动开启NTP服务,如果时区设置不是“Asia/Shanghai”，请参考 修改 ECS Linux 实例时区与设置 NTP 服务 来确保所有的机器开启NTP服务并在相同的时区。

4.安装saptune
saptune是SLES12 SP2之后进化升级版的sapconf工具,用来帮助您调优OS与DB的参数，从而使您的Netweaver或HANA更优化的运行。
使用语法如下：
SAP Note




  1. Tune system according to SAP and SUSE notes:
    2.

  2.  saptune note [ list | verify ]
    3.

  3.  saptune note [ apply | simulate | verify | customise | revert ] NoteID
    4.

SAP Solution




  1. Tune system for all notes applicable to your SAP solution:
    2.

  2.  saptune solution [ list | verify ]
    3.

  3.  saptune solution [ apply | simulate | verify | revert ] SolutionName
    4.

由于本例安装HANA所以安装结果如下：
installsummary

激活daemon进程
#saptune daemon start

关于saptune更多信息请参考 Prepare your Linux for your SAP solution with saptune 或SLES官方文档。

安装HANA

1.主节点安装




  1. hana01:/sapcd/HANA2.0_SPS02_THIN/HDB_SERVER_LINUX_X86_64 # ./hdblcm
    2.

    3.

    4.

  4. SAP HANA Lifecycle Management - SAP HANA Database 2.00.020.00.1500920972
    5.

  5. ************************************************************************
    6.

    7.

    8.

  8. Scanning software locations...
    9.

  9. Detected components:
    10.

  10.  SAP HANA Database (2.00.020.00.1500920972) in /sapcd/HANA2.0_SPS02_THIN/HDB_SERVER_LINUX_X86_64/server
    11.

  11.  SAP HANA AFL (incl.PAL,BFL,OFL,HIE) (2.00.020.0000.1500932993) in /sapcd/HANA2.0_SPS02_THIN/HDB_AFL_LINUX_X86_64/packages
    12.

  12.  SAP HANA EML AFL (2.00.020.0000.1500932993) in /sapcd/HANA2.0_SPS02_THIN/HDB_EML_AFL_10_LINUX_X86_64/packages
    13.

  13.  SAP HANA Database Client (2.2.23.1499440855) in /sapcd/HANA2.0_SPS02_THIN/HDB_CLIENT_LINUX_X86_64/client
    14.

    15.

    16.

    17.

  17. Choose an action
    18.

    19.

  19.  Index | Action | Description
    20.

  20.  -----------------------------------------------
    21.

  21.  1 | install | Install new system
    22.

  22.  2 | extract_components | Extract components
    23.

  23.  3 | Exit (do nothing) |
    24.

    25.

  25. Enter selected action index [3]: 1
    26.

    27.

    28.

  28. SAP HANA Database version '2.00.020.00.1500920972' will be installed.
    29.

    30.

  30. Select additional components for installation:
    31.

    32.

  32.  Index | Components | Description
    33.

  33.  -------------------------------------------------------------------------------------------------
    34.

  34.  1 | all | All components
    35.

  35.  2 | server | No additional components
    36.

  36.  3 | client | Install SAP HANA Database Client version 2.2.23.1499440855
    37.

  37.  4 | afl | Install SAP HANA AFL (incl.PAL,BFL,OFL,HIE) version 2.00.020.0000.1500932993
    38.

  38.  5 | eml | Install SAP HANA EML AFL version 2.00.020.0000.1500932993
    39.

    40.

  40. Enter comma-separated list of the selected indices [3]: 2,3
    41.

  41. Enter Installation Path [/hana/shared]: /hana/shared
    42.

  42. Enter Local Host Name [hana01]:
    43.

  43. Do you want to add hosts to the system? (y/n) [n]:
    44.

  44. Enter SAP HANA System ID: BWS
    45.

  45. Enter Instance Number [00]: 00
    46.

  46. Enter Local Host Worker Group [default]:
    47.

    48.

  48.  Index | System Usage | Description
    49.

  49.  -------------------------------------------------------------------------------
    50.

  50.  1 | production | System is used in a production environment
    51.

  51.  2 | test | System is used for testing, not production
    52.

  52.  3 | development | System is used for development, not production
    53.

  53.  4 | custom | System usage is neither production, test nor development
    54.

    55.

  55. Select System Usage / Enter Index [4]: 4
    56.

  56. Enter Location of Data Volumes [/hana/data/BWS]:
    57.

  57. Enter Location of Log Volumes [/hana/log/BWS]:
    58.

  58. Restrict maximum memory allocation? [n]:
    59.

  59. Enter Certificate Host Name For Host 'hana01' [hana01]:
    60.

  60. Enter SAP Host Agent User (sapadm) Password:
    61.

  61. Confirm SAP Host Agent User (sapadm) Password:
    62.

  62. Enter System Administrator (bwsadm) Password:
    63.

  63. Confirm System Administrator (bwsadm) Password:
    64.

  64. Enter System Administrator Home Directory [/usr/sap/BWS/home]:
    65.

  65. Enter System Administrator Login Shell [/bin/sh]:
    66.

  66. Enter System Administrator User ID [1001]: 2000
    67.

  67. Enter ID of User Group (sapsys) [79]: 2000
    68.

  68. Enter System Database User (SYSTEM) Password:
    69.

  69. Confirm System Database User (SYSTEM) Password:
    70.

  70. Restart system after machine reboot? [n]:
    71.

    72.

  72. Summary before execution:
    73.

  73. =========================
    74.

    75.

  75. SAP HANA Database System Installation
    76.

  76.  Installation Parameters
    77.

  77.  Remote Execution: ssh
    78.

  78.  Database Isolation: low
    79.

  79.  Installation Path: /hana/shared
    80.

  80.  Local Host Name: hana01
    81.

  81.  SAP HANA System ID: BWS
    82.

  82.  Instance Number: 00
    83.

  83.  Local Host Worker Group: default
    84.

  84.  System Usage: custom
    85.

  85.  Location of Data Volumes: /hana/data/BWS
    86.

  86.  Location of Log Volumes: /hana/log/BWS
    87.

  87.  Certificate Host Names: hana01 -> hana01
    88.

  88.  System Administrator Home Directory: /usr/sap/BWS/home
    89.

  89.  System Administrator Login Shell: /bin/sh
    90.

  90.  System Administrator User ID: 2000
    91.

  91.  ID of User Group (sapsys): 2000
    92.

  92.  SAP HANA Database Client Installation Path: /hana/shared/BWS/hdbclient
    93.

  93.  Software Components
    94.

  94.  SAP HANA Database
    95.

  95.  Install version 2.00.020.00.1500920972
    96.

  96.  Location: /sapcd/HANA2.0_SPS02_THIN/HDB_SERVER_LINUX_X86_64/server
    97.

  97.  SAP HANA AFL (incl.PAL,BFL,OFL,HIE)
    98.

  98.  Do not install
    99.

  99.  SAP HANA EML AFL
    100.

  100.  Do not install
    101.

  101.  SAP HANA Database Client
    102.

  102.  Install version 2.2.23.1499440855
    103.

  103.  Location: /sapcd/HANA2.0_SPS02_THIN/HDB_CLIENT_LINUX_X86_64/client
    104.

    105.

  105. Do you want to continue? (y/n):
    106.

修改配置以满足Non-shared架构下的安装需要
vim /hana/shared/[SID]/global/hdb/custom/config/global.ini

添加




  1. basepath_shared=no
    2.

hanaprofile

修改内部通讯模式，以root用户执行./hdblcm —action=configure_internal_network选择通讯网段，示例中的是192.168.10/24
hanaprofile

2.worker节点安装（这里只提供一个worker节点安装的示例，其他节点类似）
创建实例路径
mkdir -p /hana/data/[HANA SID]
mkdir -p /hana/log/[HANA SID]
修改目录权限
chmod -R 777 /hana/data/[HANA SID]
chmod -R 777 /hana/log/[HANA SID]

worker节点安装
root用户切换到安装路径cd /hana/shared/[HANA SID]/hdblcm




  1. #cd /hana/shared/BWS/hdblcm
    2.

  2. #./hdblcm
    3.

    4.

  4. SAP HANA Lifecycle Management - SAP HANA Database 2.2.18.0
    5.

  5. **********************************************************
    6.

    7.

  7. Choose an action
    8.

    9.

  9.  Index | Action | Description
    10.

  10.  -----------------------------------------------------------------------------
    11.

  11.  1 | add_hosts | Add Hosts to the SAP HANA Database System
    12.

  12.  2 | register_rename_system | Register and Rename SAP HANA Database System
    13.

  13.  3 | exit | Exit (do nothing)
    14.

    15.

  15. Enter selected action index [3]: 1
    16.

    17.

  17. Enter comma-separated host names to add: hana02
    18.

  18. Enter SAP Host Agent User (sapadm) Password:
    19.

    20.

  20. Select roles for host 'hana02':
    21.

    22.

  22.  Index | Host Role | Description
    23.

  23.  -------------------------------------------------------------------
    24.

  24.  1 | worker | Database Worker
    25.

  25.  2 | standby | Database Standby
    26.

  26.  3 | extended_storage_worker | Dynamic Tiering Worker
    27.

  27.  4 | extended_storage_standby | Dynamic Tiering Standby
    28.

  28.  5 | streaming | Streaming Analytics
    29.

  29.  6 | rdsync | Remote Data Sync
    30.

  30.  7 | ets_worker | Accelerator for SAP ASE Worker
    31.

  31.  8 | ets_standby | Accelerator for SAP ASE Standby
    32.

  32.  9 | xs_worker | XS Advanced Runtime Worker
    33.

  33.  10 | xs_standby | XS Advanced Runtime Standby
    34.

    35.

  35. Enter comma-separated list of selected indices [1]: 1
    36.

  36. Enter Host Failover Group for host 'hana02' [default]:
    37.

  37. Enter Storage Partition Number for host 'hana02' [<<assign automatically>>]:
    38.

  38. Enter Worker Group for host 'hana02' [default]:
    39.

  39. Enter System Administrator (bwsadm) Password:
    40.

  40. Enter Certificate Host Name For Host 'hana02' [hana02]:
    41.

    42.

  42. Summary before execution:
    43.

  43. =========================
    44.

    45.

  45. Add Hosts to SAP HANA Database System
    46.

  46.  Add Hosts Parameters
    47.

  47.  Skip all SAP Host Agent calls: No
    48.

  48.  Remote Execution: ssh
    49.

  49.  Enable the installation or upgrade of the SAP Host Agent: Yes
    50.

  50.  Auto Initialize Services: Yes
    51.

  51.  Do not start added hosts and do not start SAP HANA Database System: No
    52.

  52.  Certificate Host Names: hana02 -> hana02
    53.

  53.  Do not Modify '/etc/sudoers' File: No
    54.

  54.  Additional Hosts
    55.

  55.  hana02
    56.

  56.  Role: Database Worker (worker)
    57.

  57.  High-Availability Group: default
    58.

  58.  Worker Group: default
    59.

  59.  Storage Partition: <<assign automatically>>
    60.

    61.

  61. Do you want to continue? (y/n): y
    62.

3.修改参数，让HANA开机自启动
用root用户登录HANA主机，修改所有HANA实例参数
vim /hana/shared/[SID]/profile/[SID]_HDB[instance number]_[host name]
将Autostart = 0 修改成 Autostart = 1，保存参数并重启HANA实例
本示例共涉及三个HANA实例
autostart

按本示例规划再安装一个worker节点，步骤同上

验证群集安装

1.切换到实例用户su –[sid]adm
2.验证群集
cd /hana/shared/[SID]/exe/linuxx86_64/hdb/python_support/
watch python landscapeHostConfiguration.py
landscapehost

请关注公众号获取更多资料

发表回复

您的电子邮箱地址不会被公开。 必填项已用*标注
